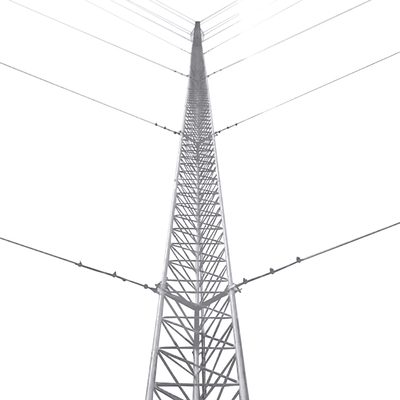

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Ahorrar $ 2,257.18
SYSCOM TOWERSSKU: 75822
0 reseña

Modelo: KTZ-30E-015
Código fiscal: 43222903
Precio:
Precio de venta$ 16,305.52 MXN Precio habitual$ 18,562.70 MXN
Stock:
38 Disponibles

Descripción

Productos Info - Todo en Sistemas de Emergencia, Seguridad y Comunicación

Información de Producto

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

KTZ-30E-015

Modelo: KTZ-30E-015

Marca: SYSCOM TOWERS

Especificaciones:

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
  • Ideal para zonas secas libre de corrosión.

Características Físicas:

  • Carga Axial Máxima: 200 Kg.
  • Altura: 15 metros (5 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes:

Cantidad Modelo Descripción
5 STZ30 Tramo de torre de 30 cm de ancho de cara.
1 SCZ30P Copete de torre de 30 cm con opresor para pararrayo.
1 SBA30 Base para torre de 30 cm.
1 SAB30 Ancla para base de torre.
3 SJB30 Brida de sujeción de Retenida.
3 SAP02 Ancla de piso para Retenida.
18 CUELLO-14-HDG Cuello para cable de retenida
54 NUDO-316-FJG Abrazadera tipo perro de 3/16".

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8" (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2" x 6". (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad Modelo  Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
18 SRET-338CAM Cable de 3/8"
6 NUDO-38FJG Nudo forjado 3/8"
2 CUELLO-38-HDG Cuello 3/8"
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ15-PRO.- ¡Todo incluido! Ideal para torres de 15 m con dipolo corona, cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
Cantidad Modelo  Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1 S610 Registro plástico chico.
1 ANTIOX Aerosol para protección de terminales.
3 TGCR11 Conector de Ojo.
2 TGAB18 Conector para Varilla.
10 TGAC

Aislador para torre.


*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0



Imágenes de Instalación
